一、用途
用于纺织验布机、定型机、印花机等设备对织物行进及卷取时的纠偏定位,以保证织物卷取后端面的平整度,同样也可用于造纸、印刷设备的纠偏
二、结构特性和主要技术规格
1.探边控制范围:8mm、5mm、3mm
2.光电探测组数:2组或3组(横动中间位置无布自停,型号为HJ03ABZ)
3.供电电压:AC 12-18V
4、系数修正范围:0-99.9999
5.输出特性:二组独立电子开关信号输出,不分交直流(最大触点容量:电压40V,电流1.5A)
6.外形尺寸(宽*高*厚):120*70*33
一、用途

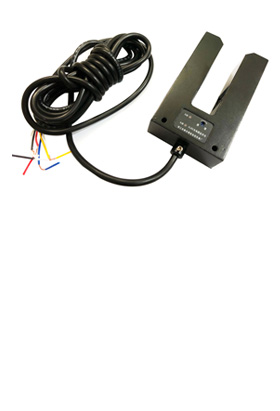

HJ12C-22型光电对边器,由HJ12C-22型控制器和TTC-1D8 型槽型传感器组成。主要用于织物、纸张、片材等在卷绕 运行过程中边缘进行控制,使成卷后的产品端面平整。
二、结构特性和主要技术规格
1.纠边控制范围:1-8mm可调
2.超低阻抗输出技术可确保大电流输出,性能稳定可靠
3.各型号的工作电源、输出及连接方式见详细介绍
一、用途
用于纺织验卷验布机的纠偏,输出直流24V电压,直接控制油压系统二个电磁阀工作
二、结构特性和主要技术规格
1.探边控制范围:8mm、3mm
2.供电电压:AC 220V
3.输出特性:二组DC24V,电流1.5A
4.外形尺寸(长*宽)110*90mm
一、用途
用于纺织验布机,直接控制二个交流接触器线包,利用接触器 器的触点控制三相电动机换向,使电动机正反转而达到纠偏的 的目的
二、结构特性和主要技术规格
1.探边控制范围:8mm
2.光电探测组数:2组
3.供电电压:AC 12-18V
4.输出特性:二组独立可控硅开关信号输出(最大触点容量:电压AC60V,电流2A)
5.外形尺寸(宽*高*厚):120*70*33
一:用途
本吸边器适用于印染机械中装置于各机之前部,以保证布匹按一定的位置运行,防止布匹左右歪斜,同时亦使布面保持平直无绉之虞。
二:功能及特点
1、最大工作幅度:1310毫米 2410毫米
2、最大机架中心距:1400毫米 2500毫米
3、安装位置:垂直,水平或倾斜等均可。
4、二辊筒之间的压力:布匹垂直方向运行时4公斤/布匹水平方向运行时2.5公斤
5、辊筒规格:不锈钢辊筒:直径72毫米长285毫米/橡胶辊筒:直径70毫米长280毫米
6、电源电压:交流220伏
7、全机重量:46-49公斤
一、用途

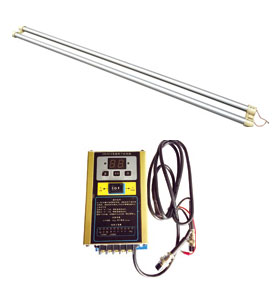

红外线对中装置由红外传感器和控制器组成,适用于染整行业的定型机,丝光机,烧毛机,水洗机,上胶机,烘燥机,复合机等机台的入口处,控制滚珠丝杆带动纠偏棍快速摆动,能快速纠正织物的偏移,使织物中心位置仍又回到原中心位置,达到纠偏校正的功能。
二、结构特性与主要技术规格:
1、对中控制器灵敏度可调,以便适应厚薄不同的织物,灵敏度直接数字显示,清晰直观
2、控制器输出有触点和~220V电压二种输出方式,去控制电动机正反转
3、对中传感器长度:1000mm-3500mm,订货长度为每隔200mm一档
4、对中管间距50mm;对中管直径50mm
5、工作电源:~220V
6、控制器外形尺寸(长*宽*高):160*90*50mm
二、主要功能 1、实时验布长度及速度显示,长度偏差可通过仪表系数修正
2、采用800*600像素的触摸显示屏,方便疵点、扣分等信息输入
3、通过触摸屏可记录整匹织物的各类疵点、径向位置及扣分,疵点种类数可任意设定
4、采用条码扫描实现布卷的成批入库和出库功能
5、客户可通过Web登陆,可随时查询自己的订单的生产进度
6、系统采用Windows XP操作系统,可方便驳接外部设备,且软件功能齐全
7、接口:一个长度传感器接口;一个定长输出接口;三个USB接口(可接打印机、秤重仪等);一个RJ45以太网接口
8、供电电压:AC220V、50HZ,整机功耗≤20W
9、外型尺寸:360(宽)*160(高)*120(深)
HJ-350-50CS系统由控制器(HJ-350KZ)+超声波传感器(HJ-350CS)+执行器(HJ-350ZX)组成,广泛应用在纺织、印刷、包装、造纸、轮胎、钢铁等各种卷材行业,不需要电阻电容换向,在使用过程中真正做到了终身免维护,寿命更长;交流同步电机速度一般就固定在60转或115转,而我们这款电机速度可调,5转到250转可根据实际使用来调整,从而达到最佳跟踪效果。完全取代常用的油压纠偏系统和齿轮齿条纠偏系统,而且克服了油压纠偏系统漏油及要经常维护、齿轮齿条纠偏系统不能调整纠偏速度的弊端。
